智德兴为你详解薄膜开关的内部构造

发表时间:2018-01-23 17:43:05
分享:

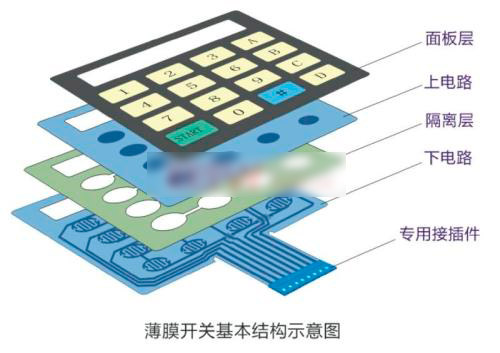

      薄膜开关是集按键功能、指示元件、仪器面板为一体的一个操纵系统。是采用PC,PET,FPC及双面胶等软性材料,运用丝网印刷技术制作而成的 多平面组合密封的集图形、按键、标记符号显示、导电及电子开关功能于一体的塑胶电子制品。广泛应用于电子通讯、工业控制、医疗器械、汽车工业、仪器仪表、家用电器、儿童玩具、军工设备等行业和领域。常见薄膜开关各部分组成材质:

      一、面板层
      面板层一般在低于0.25MM的PET、PC等无色透光片材丝印上精美图案和文字制作而成,因面板层主要的作用在于起标识和按键作用,所以选用材料必须具有高透明度、高油墨附着力、高弹性、高韧性等特点。

      二、面胶层
      面胶主要的作用是将面板层与电路层紧密相连,以达到密封和连接的效果,此层一般要求厚度在0.05---0.15MM之间,具有高强的粘性和防老化性;在生产中,一般选用专用的薄膜开关双面胶,有些薄膜开关要求能防水防高温,因此面胶也必须根据需要而使用不同性质的材料。

      三、控制电路上层和下层
      此层均采用性能良好的聚酯薄膜(PET)作为开关电路图形的载体并在其上用特殊的工艺丝印上导电银浆和导电碳浆,使其具有导电性能,其厚度一般在0.05--0.175MM以内,常见的是用0.125MM PET。

      四、夹胶层
      它是处于上电路与下电路层之间并起密封和连接的作用,一般采用PET双面胶,其厚度有0.05--0.2MM不等;  在选择此层材质的时候应充分考虑产品的整体厚度,绝缘性,电路按键包手感和密封性。

      五、背面胶层

      背胶的采用与薄膜开关与何种材质相粘贴紧密相关,比较常采用的有普通双面胶、3M胶、防水胶等。


      深圳市智德兴科技有限公司是一家从事薄膜开关的生产、销售和服务企业公司,是深圳薄膜面板行业协会理事会会员企业。专业设计生产薄膜开关、触摸面板、柔性电路的一家高科技公司。公司拥有设备精良、工序完备的生产制造平台和强大的专业技术队伍。全国定制热线:0755-27653836.
